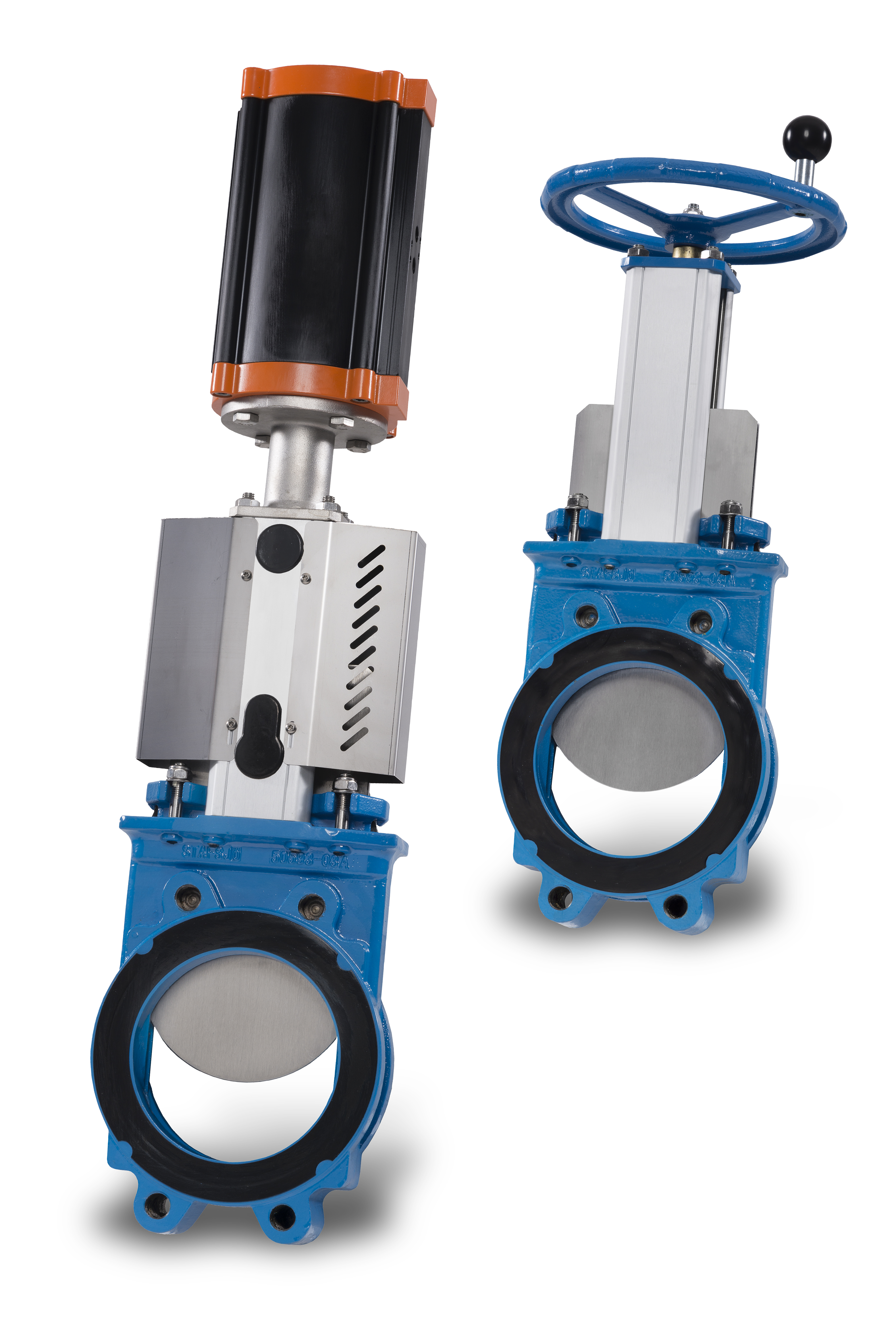

STAFSJÖ WB11/WB

Stafsjö skyvespjeldventil WB11 leveres i dimensjonene DN50 - DN300.

Stafsjö skyvespjeldventil WB leveres i dimensjonene DN350 - DN1200.

Både WB11 og WB leveres med enten ratt, pneumatisk, hydraulisk sylinder eller elektrisk aktuator. Pneumatisk er også tilgjengelig som enkeltvirkende aktuator (fjærretur) eller løsning med akkumulatortank for Fail Safe løsning.

Det er en tosidig tettende skyvespjeldventil som er tilgjengelig i seigjern. Benyttes ofte i vannbehandling og renseanlegg, samt slambehandling.

Ta kontakt med oss for hjelp og bestilling.
Egenskaper
  • Tosidig tettende
  • Fullt løp
  • Ikke-stigende spindel
  • Wafer utførelse
  • Integrert flenspakning
  • Kan leveres med pneumatisk sylinder, elektrisk aktuator eller hydraulisk aktuator
Bruksområder
  • Vannbehandling
  • Renseanlegg
  • Slambehandling
  • Biomasse
  • Fiskehåndtering
Tekniske data
  • Lekkasjerate ihht EN 12266, rate A
  • Byggelengde ihht EN 558-1, serie 20
  • Flenstilknytning ihht DIN EN1092
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU Group II på forespørsel
  • Sertifikat EN 10204-3.1 på forespørsel
Teknisk tabell
Hus:

WB11: Seigjern GGG50 (EN JS-1050), epoksymalt

WB: Seigjern EN 5.3105, epoksymalt
Spjeld: Rustfritt stål AISI 304 (syrefast 316 på forespørsel)
Sete: NBR, EPDM eller FEPM (Aflas)
Pakkbokspakning: TwinPack
Overflatebehandling: Epoksy, RAL 5015, korrosjonsklasse C3 (andre tykkelser på forespørsel)
NBR tetning, påmontert ratt
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
08410110 50 10, 16 10 43 Ratt m/kule
08410111 65 10, 16 10 46 Ratt m/kule
08410112 80 10, 16 10 46 Ratt m/kule
08410113 100 10, 16 10 52 Ratt m/kule
08410114 125 10, 16 10 56 Ratt m/kule
08410115 150 10, 16 10 56 Ratt m/kule
08410116 200 10 10 60 Ratt m/kule
08410117 250 10 10 68 Ratt m/kule
08410118 300 10 10 78 Ratt m/kule
08410119 350 10 6 80 Ratt m/kule
08410120 400 10 6 80 Ratt m/kule
08410122 500 10 4 90 Ratt m/kule
08410123 600 10 4 100 Ratt m/kule
EPDM tetning, påmontert ratt
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
08410010 50 10, 16 10 43 Ratt m/kule
08410011 65 10, 16 10 46 Ratt m/kule
08410012 80 10, 16 10 46 Ratt m/kule
08410013 100 10, 16 10 52 Ratt m/kule
08410014 125 10, 16 10 56 Ratt m/kule
08410015 150 10, 16 10 56 Ratt m/kule
08410016 200 10 10 60 Ratt m/kule
08410017 250 10 10 68 Ratt m/kule
08410018 300 10 10 78 Ratt m/kule
08410019 350 10 6 80 Ratt m/kule
08410020 400 10 6 80 Ratt m/kule
08410022 500 10 4 90 Ratt m/kule
08410023 600 10 4 100 Ratt m/kule
NBR tetning, påmontert SC sylinder m/magnetstempel
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
08413110 50 10, 16 10 43 SC 100
08413111 65 10, 16 10 46 SC 100
08413112 80 10, 16 10 46 SC 100
08413113 100 10, 16 10 52 SC 100
08413114 125 10, 16 10 56 SC 100
08413115 150 10, 16 10 56 SC 125
08413116 200 10 10 60 SC 160
08413117 250 10 10 68 SC 160
08413118 300 10 10 78 SC 160
08413119 350 10 6 80 SC 200
08413120 400 10 6 80 SC 200
08413122 500 10 4 90 SC 200
08413123 600 10 4 100 SC 250
EPDM tetning, påmontert SC sylinder m/magnetstempel
Varenr Dimensjon Anslutning Max arbeidstrykk Bar Byggelengde Påmontert
08413010 50 10, 16 10 43 SC 100
08413011 65 10, 16 10 46 SC 100
08413012 80 10, 16 10 46 SC 100
08413013 100 10, 16 10 52 SC 100
08413014 125 10, 16 10 56 SC 100
08413015 150 10, 16 10 56 SC 125
08413016 200 10 10 60 SC 160
08413017 250 10 10 68 SC 160
08413018 300 10 10 78 SC 160
08413019 350 10 6 80 SC 200
08413020 400 10 6 80 SC 200
08413022 500 10 4 90 SC 200
08413023 600 10 4 100 SC 250
