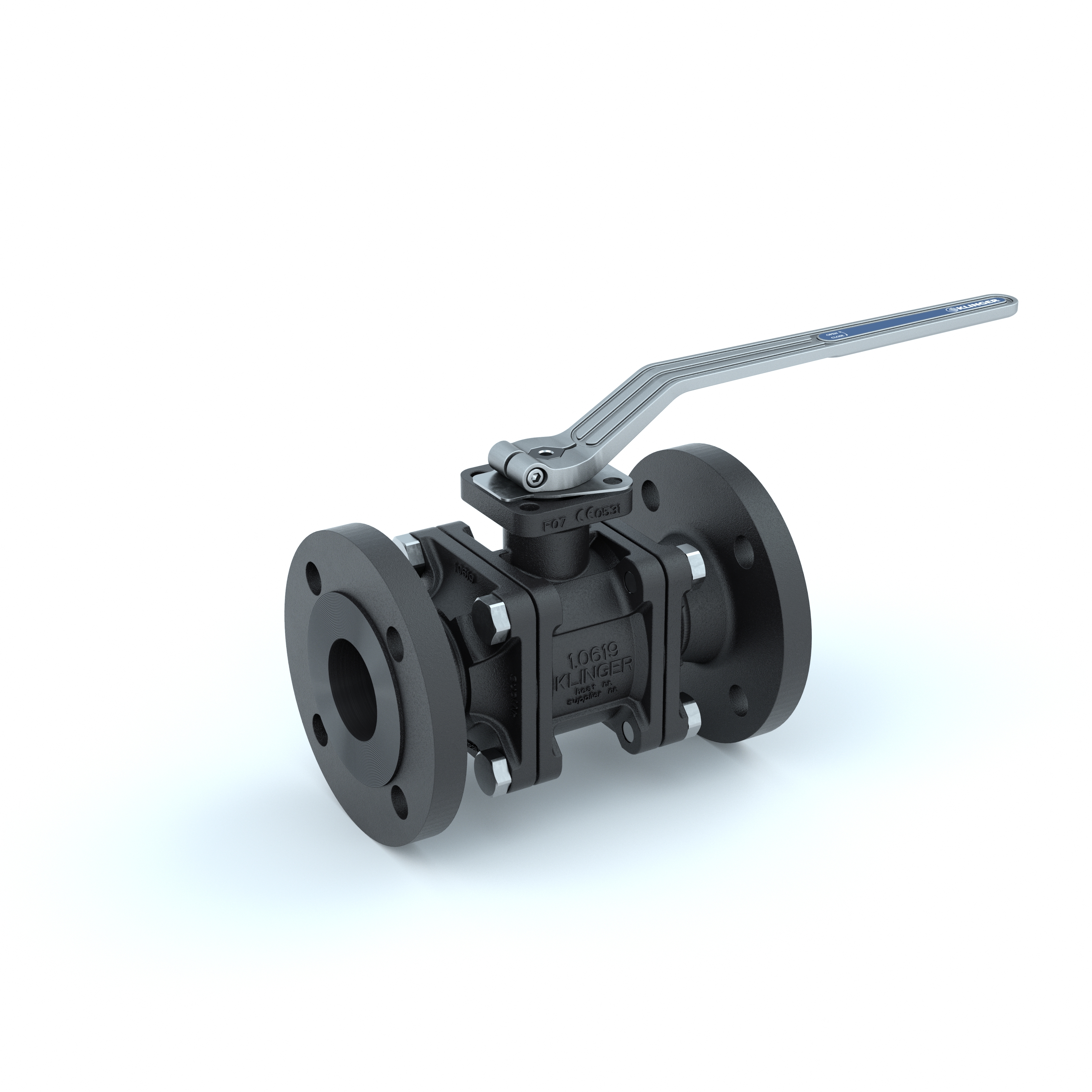

KLINGER Ballostar KHA-F

KLINGER Ballostar KHA er en 3-delt kuleventil med flenset anslutning.
Ventilen har en spesiell tetningsoppbygning som består av fjærbelastede tetningselementer og AFLAS/grafitt pakkbokspakning. Ventilen er svært robust og benyttes i meget krevende applikasjoner som for eksempel damp, gass, syrer/baser og mot slipende medier.

Toppflens ihht. ISO 5211 gir mulighet for montering av pneumatisk og elektrisk aktuator ved hjelp av braketter.

Konsultasjon ifm type og oppbygging anbefales.

Ta kontakt med oss for hjelp og bestilling.

Egenskaper
  • Flenset anslutning
  • 3-delt ventilhus
  • Karbonstål (VIII) eller Syrefast utførelse (Xc)
  • Antistatisk utførelse
  • Låsbar spak
  • «Double Block and Bleed» (DBB) og «Trunnion»-utførelse som tilvalg
  • Reguleringsmuligheter med V-port ball 10°, 30°, 60° og slisset spor
Tekniske data
  • Toppflens ihht ISO 5211
  • Lekkasjerate tetninger: EN 12266-1 P12 rate A
  • Fugitive emissions iht. ISO 15848/TA Luft
  • Byggelengde iht DIN EN 1092-1 eller ASME B 16.5
Teknisk dokumentasjon
  • PED 97/23/EC
  • ATEX 2014/34/EU
  • FireSafe iht. EN ISO 10497 & API 607
  • Sertifikat EN 10204-3.1 på forespørsel
  • DNV type sertifikat for "Classification of Ships and Mobile Offshore Units"
Teknisk tabell
Hus: Se varianter
Kule: V4A
Tetning kule: Karbonfylt PTFE, KFC-25
Tetning pakkboks: AFLAS/Grafitt
Spindel: Rustfritt stål 1.4104 (Vlll)/ Syrefast stål 1.4404 (Xc)
Karbonstål 1.0619 (VIII)
Varenr Dimensjon Trykklasse Byggelengde Anslutning
00625203 15 40 130 Flenset (F)
00625204 20 40 150 Flenset (F)
00625205 25 40 160 Flenset (F)
00625206 32 40 180 Flenset (F)
00625207 40 40 200 Flenset (F)
00625208 50 40 230 Flenset (F)
00625209 65 40 290 Flenset (F)
00625210 80 40 310 Flenset (F)
00625211 100 40 350 Flenset (F)
00627212 125 40 Flenset (F)
Syrefast stål 1.4408 (Xc)
Varenr Dimensjon Trykklasse Byggelengde Anslutning
00627203 15 40 130 Flenset (F)
00627204 20 40 150 Flenset (F)
00627205 25 40 160 Flenset (F)
00627206 32 40 180 Flenset (F)
00627207 40 40 200 Flenset (F)
00627208 50 40 230 Flenset (F)
00627209 65 40 290 Flenset (F)
00627210 80 40 310 Flenset (F)
00627211 100 40 350 Flenset (F)
