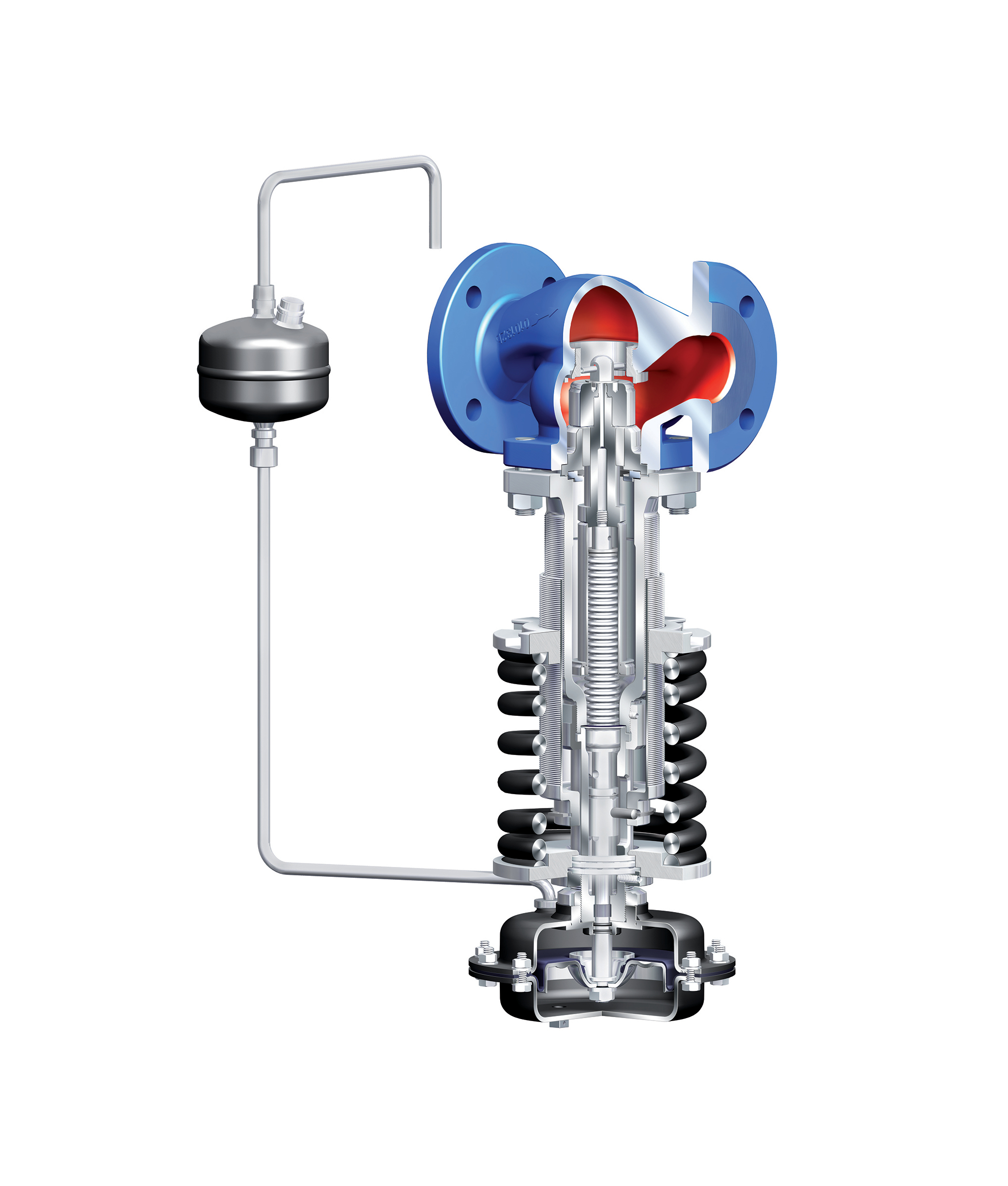

ARI-PREDEX TRYKK-HOLDEVENTIL

ARI-PREDEX fig. 705 er en rettløps trykkreguleringssventil med membranaktuator, selvoperert og direktevirkende med proporsjonal karakteristikk.

Funksjon: Ventilen regulerer trykket oppstrømstrykket (P1). Ventilen åpner når trykket oppstrøms øker over setpunktet. Dersom oppstrømstrykket blir lavere enn setpunket stenger ventilen.

Membran i NBR (standard), opsjon EPDM. Aktuatorer i forskjellige størrelser.

Ta kontakt med oss for hjelp og bestilling.

Egenskaper
  • Tilgjengelig i flenset utgave
  • Finnes med hus i støpejern, seigjern, karbonstål og syrefast stål
  • Skrudd setering
  • Kompakt design
  • Finnes med en del opsjoner som water seal pot, flow divider, myktettende PTFE-plugg
Bruksområder
  • For kontroll og regulering av damp, hetvann, vann, nøytrale gasser og andre væsker
  • For industri, offshore, skipsindustri, varme/kjøleanlegg og ventilasjon
Tekniske data
  • Flenset
  • DIN: DN15-150, PN10-40
  • ANSI: 1" - 6", ANSI class 150-300
  • For horisontal montering med aktuator ned
  • Byggelengder iht DIN EN 558 series FTF-1 / ANSI B16.10
Teknisk dokumentasjon
  • PED 97/23/EC
  • Sertifikat EN 10204-2.1 og 3.1 på forespørsel
Teknisk tabell
Mulige materialsammensetninger:
Beskrivelse: Materialer:
Hus: Støpejern EN-JL1040, seigjern EN-JS1049, karbonstål 1.0619+N, syrefst stål 1.4581
Overdel: Seigjern EN-JS1049, syrefast 1.4581
Trim (sete og disk): Rustfritt 1.4021+QT, syrefast 1.4571 (opsjon PTFE myktettende)
Belg: Syrefast 1.4571
Pakninger: Standard i grafitt
Membran i aktuator: NBR standard (maks temp. +100C) alt. EPDM (maks temp. +110C)
Trykk-reguleringsområder (bar): 0,2-0,6 / 0,5-1,2 / 0,8-2,5 / 2,0 -5,0 / 4,5-10 / 8,0-16,0 bar
