KLINGER grafittlaminat PSM-B/AS

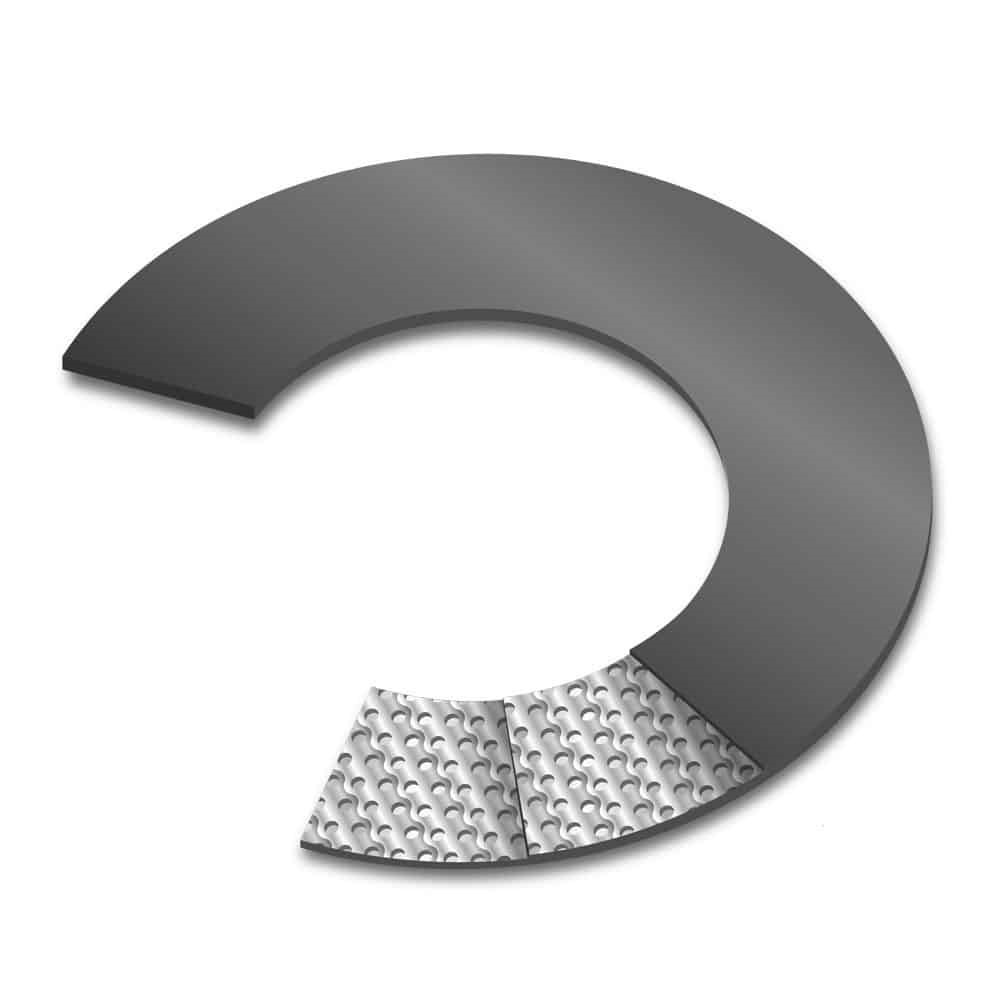

KLINGER grafitt laminat PSM med ett 0.1mm tykt perforert syrefast stålinnlegg (for å håndtere pakningen). Innlegget gjør også pakningen sterkere mot belastning og utblåsning. Selve grafitten er påført mekanisk og perforeringen holder grafitten på plass. Det blir ikke benyttet klebestoff. Pakningen er påført et slippbelegg på yttersiden slik at den best mulig løsner fra flensen ved demontering.
Tilgjengelig i forskjellige tykkelser.
Se mer informasjon på www.klinger-ag.ch

Ta kontakt med oss for hjelp og bestilling.

Egenskaper
  • Godt egnet for damp og andre applikasjoner med høyere temperaturer og trykk
Bruksområder
  • Oljer
  • Vann
  • Damp
  • Drivstoff
  • Alkoholer
  • Svake syrer
  • Hydrokarboner
  • Kjølemedier
Tekniske data
  • Temperaturområde: -200°C til +450°C
  • Lagerførte tykkelser: 1,5mm og 2,0mm
  • >99% grafitt (B)
  • Andre tykkelser på forespørsel
Teknisk dokumentasjon
  • Firesafe API 6FB
  • Oksygen godkjenning (BAM)
  • Lekkasjetest (TA-luft)
KLINGER PSM/AS plater
Varenr Bredde mm Enhet
20023007 1000 x 1000 x 1.0 Stk
20023009 1000 x 1000 x 1,5 Stk
20023011 1000 x 1000 x 2,0 Stk
20023014 1000 x 1000 x 3.0 Stk
KLINGER PSM-B/AS flenspakninger iht DIN EN 1514-1
Varenr Dimensjon Trykklasse Bredde mm
20023318 250 10 Ø273/328 x 1,5
20023319 300 10 Ø324/378 x 1,5
20023320 350 10 Ø356/438 x 1,5
20023321 400 10 Ø407/489 x 1,5
20023323 500 10 Ø508/594 x 1,5
20023324 600 10 Ø610/695 x 1,5
20023412 100 10/16 Ø115/162 × 1,5
20023413 125 10/16 Ø141/192 × 1,5
20023414 150 10/16 Ø169/218 × 1,5
20023416 200 10/16 Ø220/273 × 1,5
20023418 250 16 Ø273/329 x 1,5
20023419 300 10 Ø324/384 × 1.5
20023420 350 16 Ø356/444 x 1,5
20023421 400 16 Ø407/495 x 1,5
20023423 500 16 Ø508/617 x 1,5
20023424 600 16 Ø610/734 x 1,5
20023516 200 25 Ø220/284 x 1,5
20023518 250 25 Ø273/340 x 1,5
20023519 300 25 Ø324/400 x 1,5
20023520 350 25 Ø356/457 x 1,5
20023521 400 25 Ø407/514 x 1,5
20023523 500 25 Ø508/624 x 1,5
20023524 600 25 Ø610/731 x 1,5
20023602 10 10/40 Ø18/46 × 1,5
20023604 15 10/40 Ø22/51 × 1,5
20023605 20 10/40 Ø27/61 × 1,5
20023606 25 10/40 Ø34/71 × 1,5
20023607 32 10/40 Ø43/82 × 1,5
20023608 40 10/40 Ø49/92 × 1,5
20023609 50 10/40 Ø61/107 × 1,5
20023610 65 10/40 Ø77/127 × 1,5
20023611 80 10/40 Ø89/142 × 1,5
20023612 100 25/40 Ø115/168 x 1,5
20023613 125 25/40 Ø141/194 x 1,5
20023614 150 25/40 Ø169/224 x 1,5
20023616 200 40 Ø220/290 x 1,5
20023618 250 40 Ø273/352 x 1,5
20023619 300 40 Ø324/417 x 1,5
20023620 350 40 Ø356/474 x 1,5
20023621 400 40 Ø407/546 x 1,5
20023624 600 40 Ø610/747 x 1,5
KLINGER PSM-B/AS flenspakninger iht ANSI B16.21 150#
Varenr Dimensjon Trykklasse Bredde mm
20023704 1/2" 150# Ø21/48 × 1,5
20023705 3/4" 150# Ø27/57 × 1,5
20023706 1" 150# Ø33/67 × 1,5
20023707 1¼" 150# Ø42/76 × 1,5
20023708 1½" 150# Ø48/86 × 1,5
20023709 2" 150# Ø60/105 × 1,5
20023710 2½" 150# Ø73/124 × 1,5
20023711 3" 150# Ø89/136 × 1,5
20023712 4" 150# Ø114/175 × 1,5
20023713 5" 150# Ø141/197 × 1,5
20023714 6" 150# Ø168/222 × 1,5
20023716 8" 150# Ø219/279 × 1,5
20023718 10" 150# Ø273/340 × 1,5
20023719 12" 150# Ø324/410 × 1,5
20023720 14" 150# Ø356/450 × 1,5
20023721 16" 150# Ø406/515 × 1,5
20023722 18" 150# Ø457/550 × 1,5
20023723 20" 150# Ø510/605 × 1,5
20023725 24" 150# Ø610/718 x 1,5
KLINGER PSM-B/AS flenspakninger iht ANSI B16.21 300-600#
Varenr Dimensjon Trykklasse Bredde mm
20023812 4" 300# Ø114/181 × 1,5
20023813 5" 300# Ø141/216 × 1,5
20023814 6" 300# Ø168/251 × 1,5
20023816 8" 300# Ø219/308 × 1,5
20023818 10" 300# Ø273/362 × 1,5
20023819 12" 300# Ø324/422 × 1,5
20023820 14" 300# Ø356/486 x 1,5
20023821 16" 300# Ø406/540 x 1,5
20023823 20" 300# Ø508/654 x 1,5
20023825 24" 300# Ø610/775 x 1,5
20023904 1/2" 300-600# Ø21/54 × 1,5
20023905 3/4" 300-600# Ø27/67 × 1,5
20023906 1" 300-600# Ø33/73 × 1,5
20023907 1 1/4" 300-600# Ø42/83 x 1,5
20023908 1½" 300-600# Ø48/95 × 1,5
20023909 2" 300-600# Ø60/111 × 1,5
20023910 2 1/2" 300-600# Ø73/130 x 1,5
20023911 3" 300-600# Ø89/149 × 1,5
20023912 4" 600# Ø114/194 x 1,5
20023913 5" 600# Ø141/241 x 1,5
20023914 6" 600# Ø168/267 x 1,5
20023916 8" 600# Ø219/321 x 1,5
